Configurar túneles VPN L2TP/IPSec en los Sistemas Operativos más comunes

Como vimos en nuestra entrega anterior, la conectividad con nuestro centro de trabajo se está volviendo cada vez más importante por las circunstancias que nos ha tocado vivir. La calidad y estabilidad de la línea de comunicaciones se vuelve crítica para el correcto funcionamiento de nuestra querida VPN. Esta vez nos centraremos en ver cómo configurar una de las tecnologías de VPN más equilibradas teniendo en cuenta su seguridad, facilidad de uso y compatibilidad con los distintos sistemas operativos. Se trata de L2TP/IPSec y la podréis encontrar de manera nativa en:

  • Windows
  • Mac
  • Linux – Ubuntu
  • Android
  • IOS de Apple

A continuación, pasaremos a describir cómo configurar túneles VPN L2TP/IPSec en cada dispositivo, intentando ser lo más gráficos posibles.

L2TP/IPSEC en Windows 10

Ir al menú Inicio > Configuración:

Configurar túneles VPN L2TP/IPSec en los Sistemas Operativos más comunes

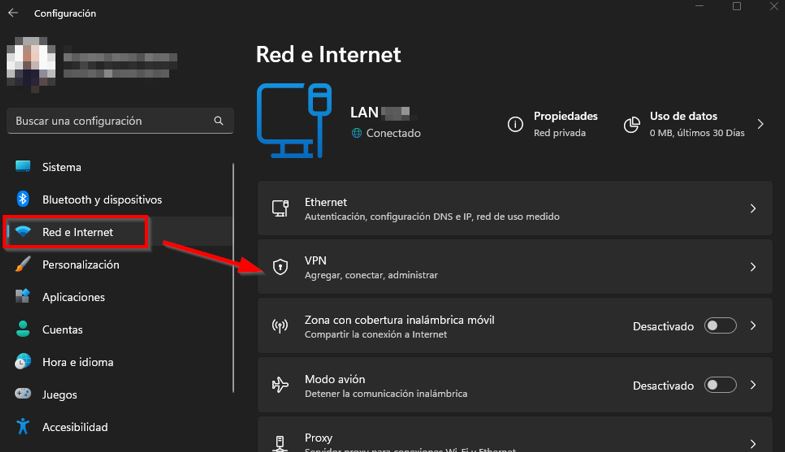

Abrimos la configuración de Red e Internet:

Configurar túneles VPN L2TP/IPSec en los Sistemas Operativos más comunes

Hacemos clic en VPN, y luego en Agregar Conexión VPN:

Configurar túneles VPN L2TP/IPSec en los Sistemas Operativos más comunes

Introducimos los datos proporcionados por nuestro departamento informático:

  • Dirección IP del router o firewall con servicios de VPN.
  • Clave de L2TP/IPSec previamente compartida (Preshared-Key o PSK).
  • Nombre de usuario de VPN.
  • Contraseña de VPN.

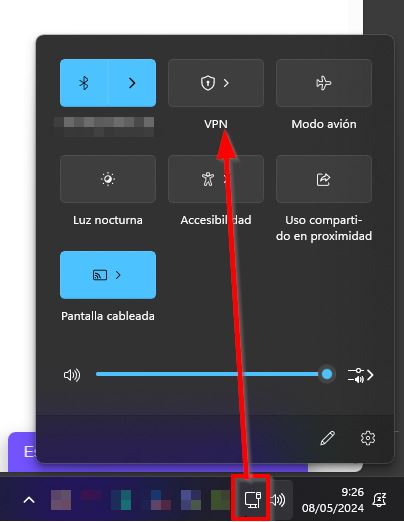

Ahora guardamos y ya podemos conectar desde el icono de redes inferior derecho:

Configurar túneles VPN L2TP/IPSec en los Sistemas Operativos más comunes

  • Una vez conectada la VPN, ya tenemos acceso a la red corporativa y podemos acceder a los recursos internos (escritorio remoto, aplicaciones, etc…) dependiendo de cada compañía.
  • Cuando se finalice la sesión de trabajo, desconectar la VPN siguiendo este mismo último paso.

L2TP/IPSEC en MAC

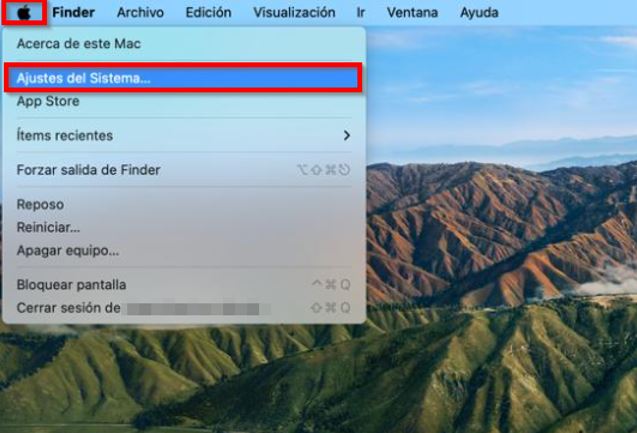

Para crear una VPN en MacOS debemos ir a:

Preferencias del Sistema -> Red y al icono + para añadir una nueva VPN.

Seleccionamos el tipo de túnel (L2TP/IPSec):

Y los ajustes de usuario:

Luego tendremos que realizar los últimos ‘Ajustes de Autenticación’, proporcionando la contraseña del usuario de VPN y la contraseña compartida de L2TP/IPSEC (Preshared-Key o PSK). Es importante no confundirlas.

L2TP/IPSEC en MAC

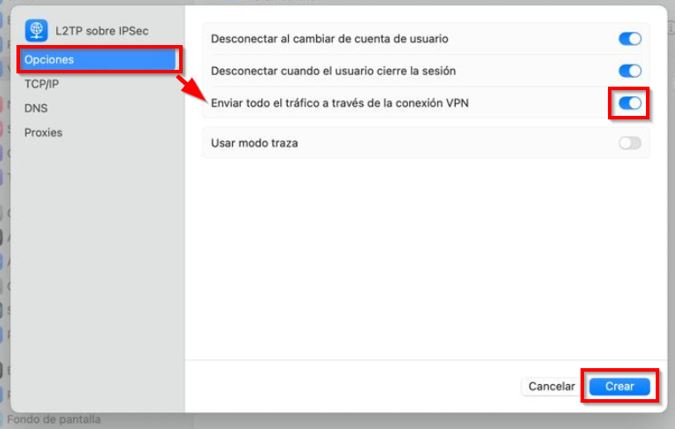

Aceptamos y por último, en ‘Avanzado…’ marcaremos una de las opciones más importantes:

‘Enviar todo el tráfico…’

Con esto, todo nuestro tráfico se enviará por dentro del túnel VPN y podremos acceder a los recursos de la empresa.

Aceptamos todo y conectamos. Verificaremos que todo ha funcionado en el cuadro de diálogo:

L2TP/IPSEC en MAC

L2TP/IPSEC en Linux – Ubuntu

En Linux, deberemos tener los paquetes actualizados y, en especial, los de L2TP. Procederemos a descargarlos e instalarlos:

L2TP/IPSEC en Linux - Ubuntu

Desde el entorno gráfico accederemos a Configuración -> Red y añadiremos con el icono ‘+’ una nueva conexión VPN.

L2TP/IPSEC en Linux - Ubuntu

Añadiremos una de tipo L2TP:

L2TP/IPSEC en Linux - Ubuntu

A continuación, añadimos los datos de configuración:

  • Nombre descriptivo.
  • IP de la oficina a la que conectar por VPN.
  • Usuario y contraseña.

Luego, ajustamos los valores IPSEC activando su funcionalidad y añadiendo la contraseña previamente compartida (Pre-shared key):

L2TP/IPSEC en Linux - Ubuntu

Aceptamos todo y conectamos desplazando el icono para activarlo:

Nuestra conexión se establecerá finalmente.

L2TP/IPSEC en Android

Aunque hay muchas versiones distintas de Android y los menús pueden cambiar, como línea general las opciones se suelen encontrar aquí.

Nos iremos a Ajustes->Conexiones->:

L2TP/IPSEC en Android

Más ajustes de conexión:

L2TP/IPSEC en Android

L2TP/IPSEC en Android

Pinchamos en los puntos de la esquina superior derecha y añadimos nueva conexión:

L2TP/IPSEC en Android

Y rellenamos todos los parámetros de conexión:

  • Nombre descriptivo de la conexión.
  • Tipo de VPN L2TP/IPSEC.
  • IP de nuestra oficina.
  • El secreto compartido o Pre-Shared Key (PSK).

L2TP/IPSEC en Android

Desplazando el scroll de la pantalla hacia abajo encontraremos más opciones (nombre de usuario y contraseña):

Guardamos y ya está configurada.

Para conectar la seleccionaremos y le daremos a ‘conectar’.

L2TP/IPSEC en Android

Pasaremos del estado ‘connecting’ a ‘connected’:

L2TP/IPSEC en Android

L2TP/IPSEC en IOS

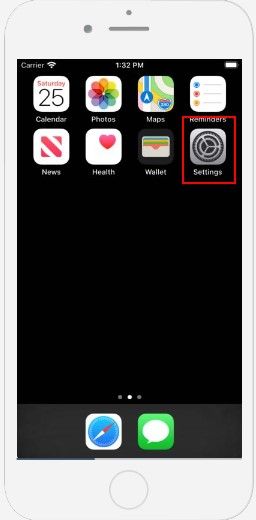

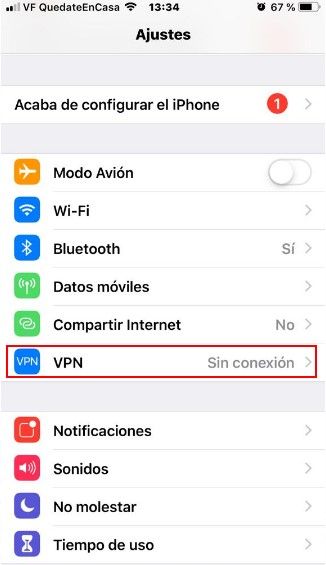

En nuestros teléfonos y tabletas Apple, tendremos que irnos al menú Ajustes -> VPN-> Añadir configuración VPN…

L2TP/IPSEC en IOS

L2TP/IPSEC en IOS

Añadiremos los datos de nuestra conexión VPN:

L2TP/IPSEC en IOS

Como venimos comentando en el resto de configuraciones, no debemos confundir la contraseña del usuario de VPN con la del tipo de túnel L2TP/IPSEC (secreto compartido o Pre-Shared Key PSK).

Le damos a OK y tendremos finalmente la configuración terminada:

L2TP/IPSEC en IOS

Tras la configuración, seleccionamos el nuevo túnel y lo activamos con el botón de ‘conectar’:

L2TP/IPSEC en IOS

Una vez establecida la conexión veremos el estado ‘Conectado’:

L2TP/IPSEC en IOS

Estaremos, pues, en condiciones de acceder a los recursos internos de nuestra oficina.

Con esto, finalizamos cómo configurar túneles VPN L2TP/IPSec, el protocolo más equilibrado en cuestión de rendimiento, usabilidad y seguridad de los sistemas más comunes.

Espero que os haya servido para aliviar algunas dudas sobre la configuración que, a veces, se hace tan tediosa cuando no estamos acostumbrados a este tipo de terminología.
